Коротковолновая трёхпроводная антенна типа «перевёрнутый V»
Модель: OX-02
Коротковолновая трёхпроводная антенна типа «перевёрнутый V» использует широкополосную согласующую сеть и технологию нагружения, обладая следующими техническими характеристиками: широкая рабочая полоса частот, низкий коэффициент стоячей волны (КСВ), высокая эффективность излучения и отсутствие необходимости в антенном тюнере. Конструктивно антенна выполнена по уникальной трёхпроводной дипольной схеме, что обеспечивает стабильность параметров, повышенную ветроустойчивость и механическую надежность.
Описание
маркер
Технические характеристики
| Диапазон частот | 2МГц～30МГц | Поляризация | Линейная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны (одно плечо) | 1.5м×15м |

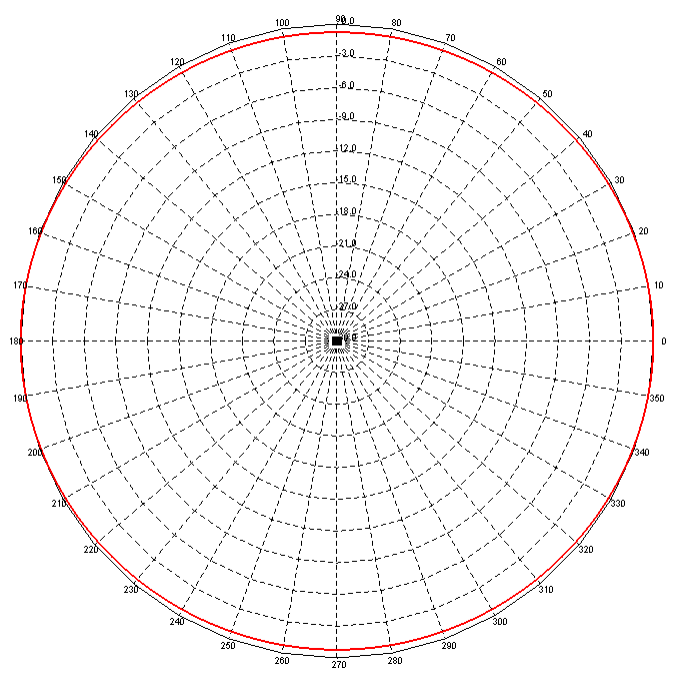

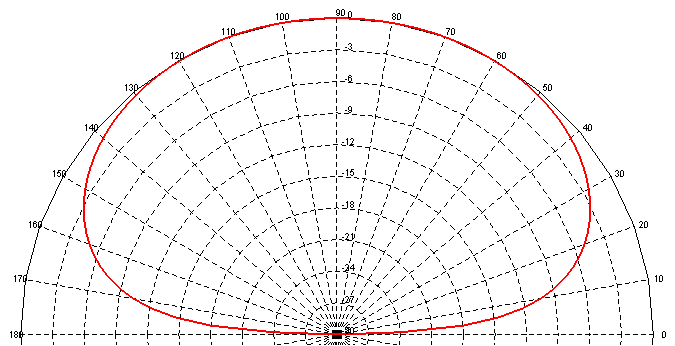

| Коэффициент усиления | 5.0dBi | Направленность | всенаправленная в горизонтальной плоскости |
| Допустимая мощность | 1000Вт | Вес антенны | ＜10кг |
Назначение
Антенна для приёма и передачи сигналов на стационарных коротковолновых станциях.
Область применения
Стационарный монтаж на крышах зданий, наземных платформах и других ровных поверхностях.
Материалы
Нержавеющая сталь марки 304, алюминиевый сплав, стеклопластик.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Крепление на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
