Всенаправленная передающая антенна диапазонов VHF/UHF
Модель: OX-09C12-1

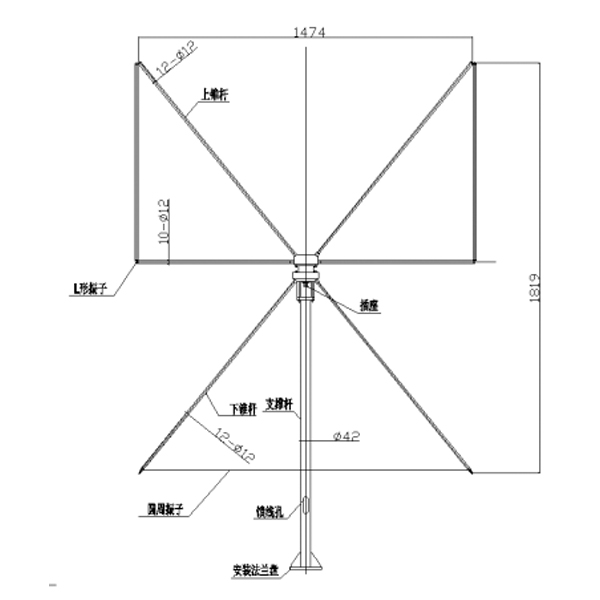

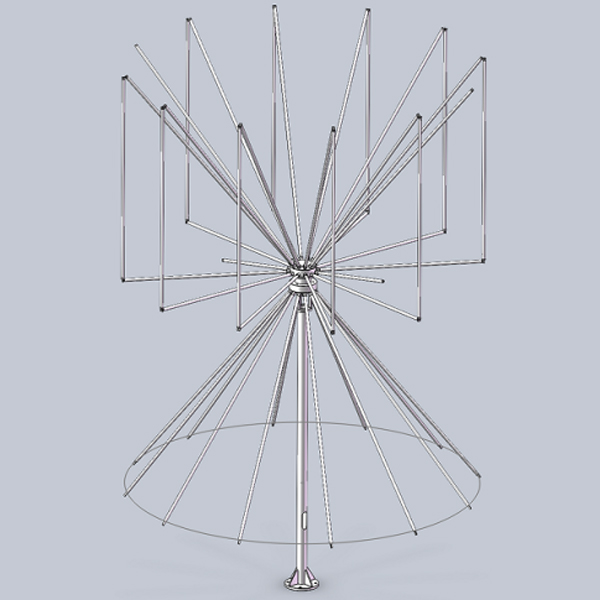

Всенаправленная передающая антенна диапазонов VHF/UHF представляет собой вертикально поляризованную широкополосную антенну с комбинированной биконической конструкцией. Верхний и нижний конусы излучателя антенны выполнены из разборных конических стержней. Нижний конус представляет собой составную конструкцию из конических стержней и кольцевых вибраторов, образующих замкнутую систему, тогда как верхний конус состоит из L-образных вибраторов и конических стержней, формирующих составную коническую структуру. В антенне применена технология чисто импедансного согласования, что обеспечивает широкую рабочую полосу частот, низкий коэффициент стоячей волны, высокую допустимую мощность и эффективное излучение. Конструкция антенны отличается стабильностью характеристик, надежностью и удобством монтажа.
Описание
маркер
Технические характеристики
| Диапазон частот | 30МГц～512МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50K |
| КСВ | ＜2.5（типовое） | Размер антенны | Φ1474×1819мм(Максимальный диаметр × высота） |
| Коэффициент усиления | 1dBi（типовое） | Размер опорной стойки | Φ42×1200мм(диаметр × высота） |
| Допустимая мощность | 1000Вт | Вес антенны | 15кг |
| Диаграмма направленности | Круговая в горизонтальной плоскости |
Назначение
Антенна подходит для наземных, автомобильных и корабельных УКВ радиостанций в режимах приема и передачи, а также может использоваться в качестве антенны прямой видимости.
Область применения
Антенна подходит для наземных, автомобильных и корабельных УКВ радиостанций в режимах приема и передачи, а также может использоваться в качестве антенны прямой видимости.
Материалы
Медь, стеклопластик, алюминиевый сплав.
Технология производства
Контроль качества
Работы выполняются в строгом соответствии с требованиями системы менеджмента качества.
Монтаж
Руководствоваться прилагаемым руководством по монтажу и эксплуатации.
Испытания изделий

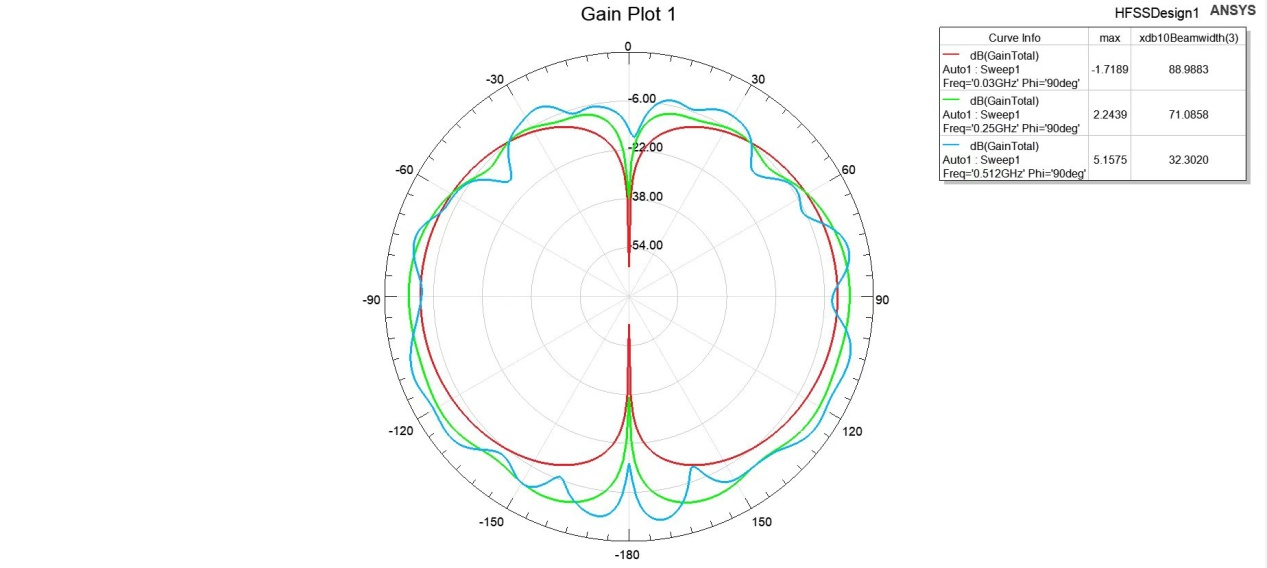

Диаграмма направленности антенны в вертикальной плоскости и коэффициент усиления:

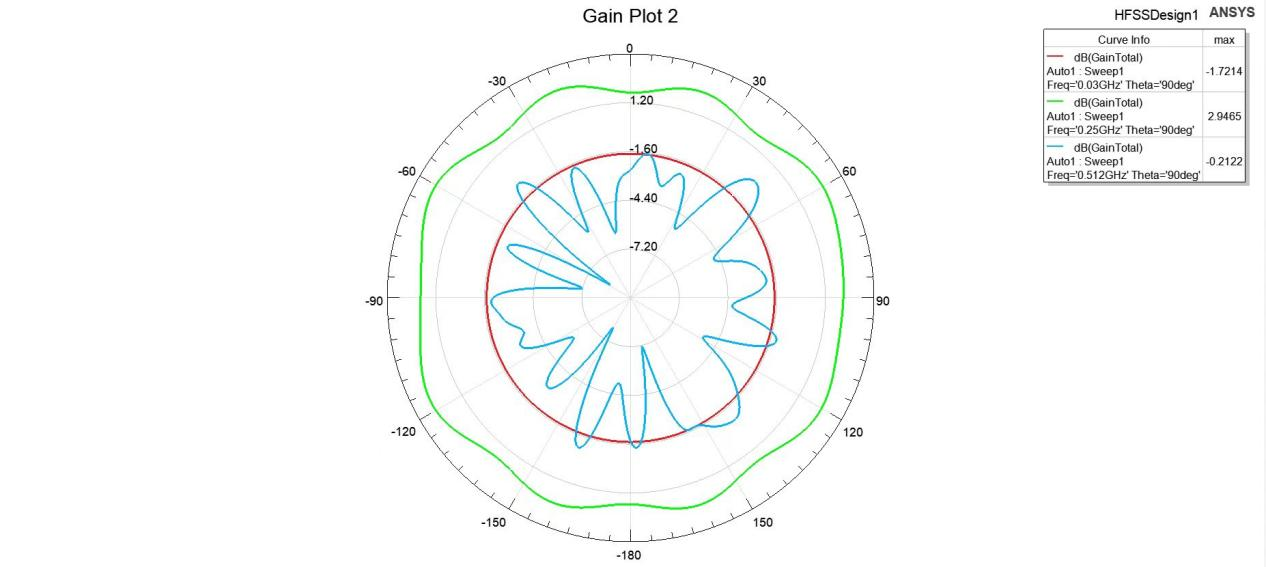

Диаграмма направленности антенны в горизонтальной плоскости и коэффициент усиления:

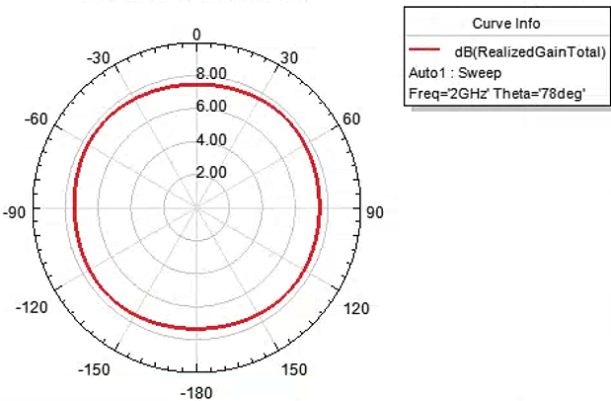

Кривая изменения коэффициента усиления антенны в вертикальной плоскости в зависимости от частоты:
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
