Логарифмическая периодическая антенна 108МГц～400МГц
Модель: OX-09C110
Антенна выполнена по конструкции с жесткими вибраторами, обладает широкой полосой пропускания, высоким коэффициентом усиления, удобством разборки и транспортировки.
Описание
маркер
Технические характеристики
| Диапазон частот | 108–400 МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50 Ом | RF-разъем | N-50KF |
| КСВ | ＜2.0 | Размер антенны | 1388×1540 мм |
| Коэффициент усиления | 5.0dBi～8dBi | Вес антенны | 6.5 кг |
| Допустимая мощность | 400 Вт | Покрытие | Белое |

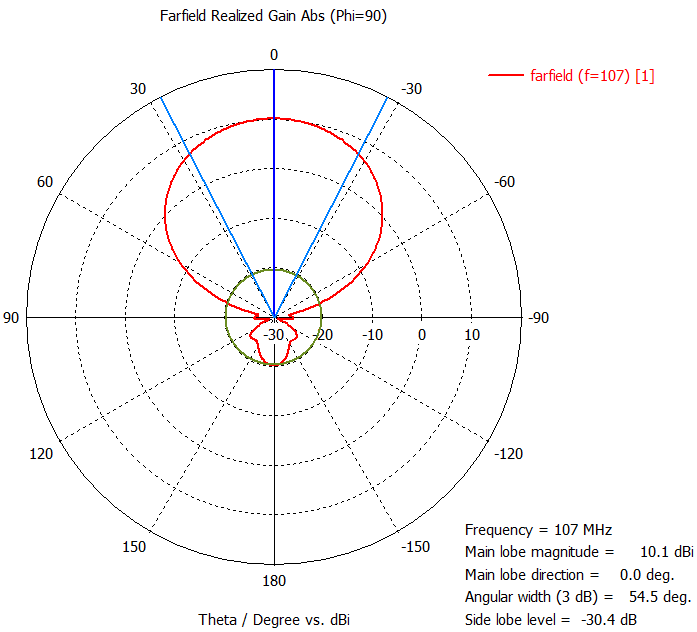

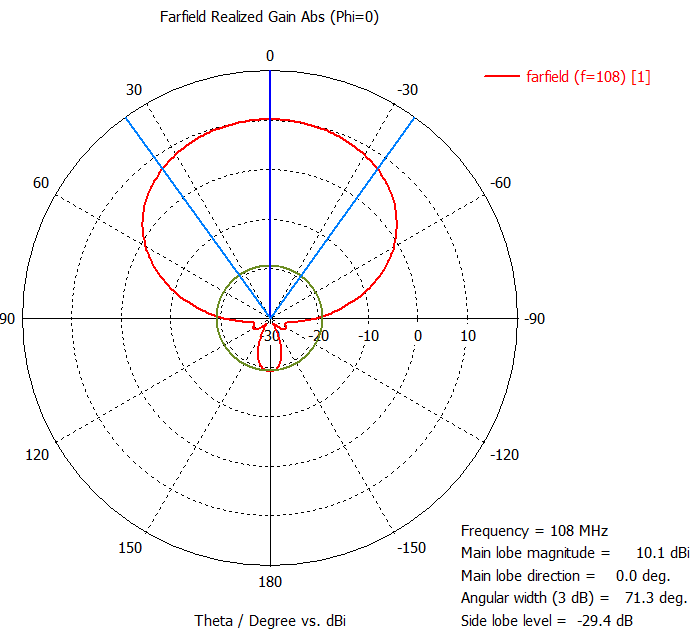

| Диаграмма направленности | Направленная |
Назначение
Используется для направленного приема и передачи электромагнитных волн.
Область применения
Предназначена для стационарного монтажа на различных платформах: крыши зданий, наземные установки, транспортные средства, корабли.
Материалы
Изготовлена из алюминиевого сплава.
Технология производства
Применяются следующие производственные процессы: Токарная и фрезерная обработка, Клепка, Пассивация, Анодное оксидирование и Окраска. Для тестирования характеристик антенны используется: Векторный анализатор цепей, Спектральный анализатор, Генератор сигналов.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж

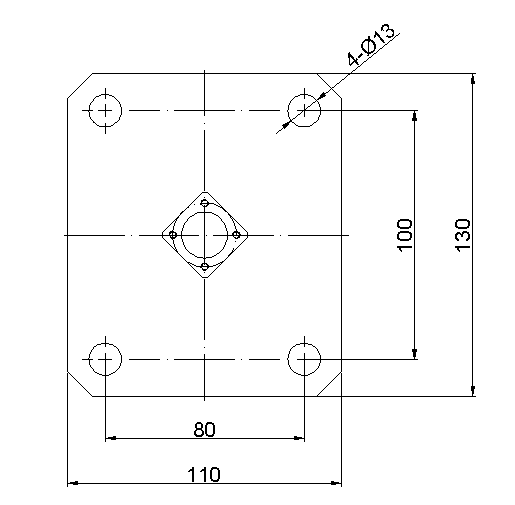

Установка на мачте с фланцевым креплением.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
