УКВ направленная антенна
Модель: OX-09C3/205D
Направленная антенна УКВ диапазона выполнена по схеме трехэлементной антенны Яги, состоящей из активного вибратора, директора, рефлектора и параллельной двухпроводной линии. Антенна обладает следующими техническими характеристиками: направленное излучение, широкая диаграмма направленности, низкий коэффициент стоячей волны (КСВ), высокая мощность передачи, устойчивость к ветровым нагрузкам, стабильность параметров и надежность конструкции.
Описание
маркер
Технические характеристики
| Диапазон частот | 118МГц～137МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50K |
| КСВ | ＜1.5 | Размер антенны | 1360мм×1000мм |

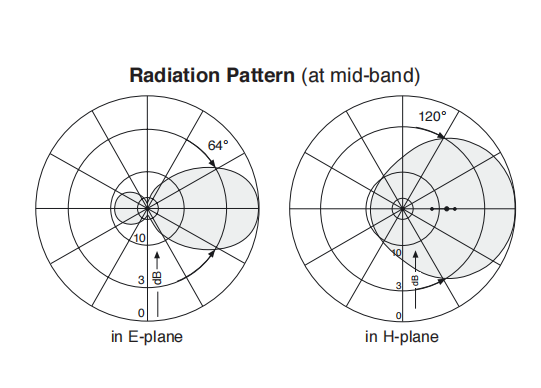

| Коэффициент усиления | 6dBi | Ширина луча | H-плоскость 120˚, E-плоскость 64˚ |
| Допустимая мощность | 1000Вт | Вес антенны | ≤7кг |
| Диаграмма направленности | направленная | Покрытие поверхности | Белый |
Назначение
Прием и передача электромагнитных волн.
Область применения
Стационарная установка на крышах зданий, наземных платформах и других поверхностях.
Материалы
Алюминиевый сплав.
Технология производства
Обработка на токарных и фрезерных станках, сварка, клепка, гальваническое покрытие, пескоструйная обработка, проводящее оксидирование, покраска. Характеристики антенны тестируются с использованием векторного анализатора цепей, спектроанализатора, генератора сигналов и другого измерительного оборудования.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж
Крепление с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
