Авиационная антенна типа «нож»
Модель: OX-JZ100QX
Авиационная антенна типа «нож» представляет собой вертикально поляризованную всенаправленную широкополосную антенну монопольного типа, обладающую такими техническими характеристиками, как широкая рабочая полоса частот, низкий коэффициент стоячей волны (КСВ) и высокая эффективность излучения.
Описание
маркер
Технические характеристики
| Диапазон частот | 1300МГц～1500МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜1.5 | Размер антенны | 173мм×55.5мм |
| Коэффициент усиления | >2.0dBi | Вес антенны | 300г |
| Допустимая мощность | 50Вт | Покрытие поверхности | Белый |
| Диаграмма направленности | Круговая в горизонтальной плоскости |
Назначение
Предназначена для авиационной беспроводной связи.
Область применения
Авиационная техника.
Материалы
Стеклопластик, алюминиевый сплав, медь, нержавеющая сталь марки 304.
Технология производства
При производстве применяются такие технологические процессы, как токарная и фрезерная обработка, клёпка, гальваническое покрытие, пескоструйная обработка, анодное оксидирование и окраска. Для испытания характеристик антенн используется векторный анализатор цепей, спектроанализатор и генератор сигналов.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж

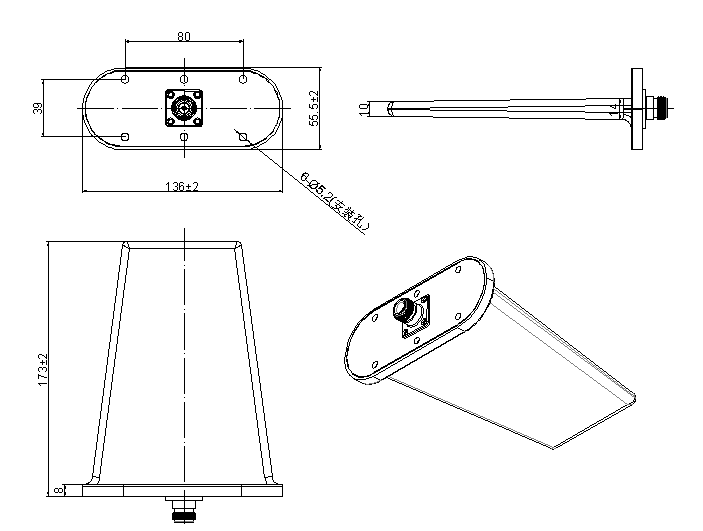

Крепление через монтажные отверстия (6-Ø5,2 мм).
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
