Коротковолновая секторно-коническая антенна
Модель: OX-DB0701

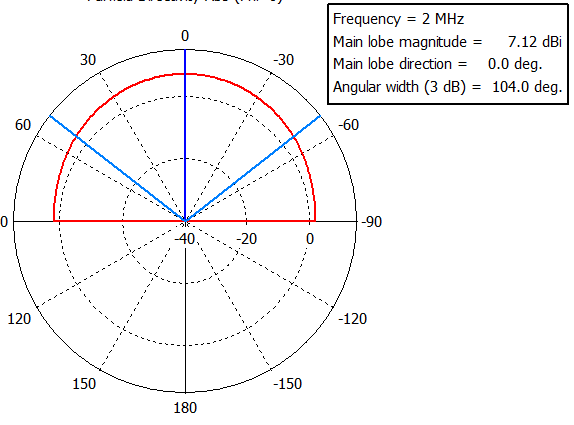

Коротковолновая веерно-коническая антенна представляет собой широкополосную всенаправленную антенну, в которой излучатель состоит из множества симметрично расположенных горизонтальных вибраторов, образующих веерно-коническую структуру. Данная антенна отличается плавным изменением импеданса в рабочем диапазоне частот, а также изменяющимся в зависимости от частоты углом места излучения – с высоким углом на низких частотах и постепенным его снижением по мере увеличения частоты.
Описание
маркер
Технические характеристики
| Диапазон частот | 2МГц～30МГц | Поляризация | горизонтальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны | 80м×40м |
| Коэффициент усиления | 6.7～10.2dBi |
Назначение
Подходит для связи на средние и дальние расстояния.
Область применения
Предназначена для наземной стационарной установки.
Материалы
Нержавеющая сталь марки 304, медь.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Монтаж осуществляется на мачте или опорной башне.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
