Всенаправленная передающая антенна УКВ диапазона 118МГц～137МГц
Модель: OX-09C3

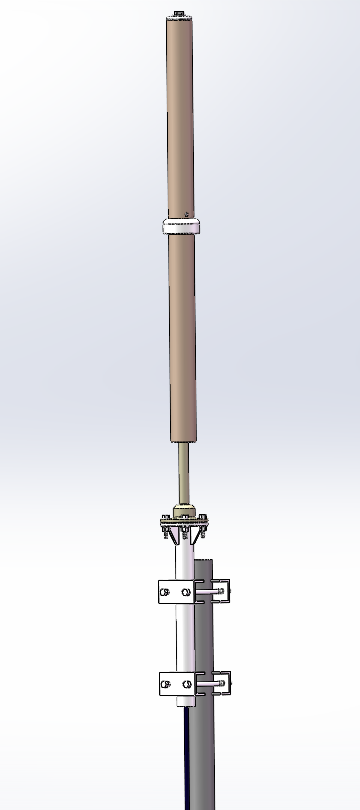

Всенаправленная передающая антенна УКВ диапазона представляет собой вертикально поляризованную широкополосную антенну с конструкцией в виде диполя, состоящую из верхнего и нижнего излучателей, опорной трубы и монтажного фланца. Излучатели выполнены из цилиндрических труб из нержавеющей стали. Антенна обладает такими техническими характеристиками, как низкий коэффициент стоячей волны (КСВ), высокая мощность передачи и эффективное излучение.
Описание
маркер
Технические характеристики
| Диапазон частот | 118 МГц～137 МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.0 | Размер антенны | Φ70мм×1375мм |
| Коэффициент усиления | >2.0dBi（типовое） | Овальность | <0.5дБ |
| Допустимая мощность | 1000Вт | Вес антенны | 6.8кг |

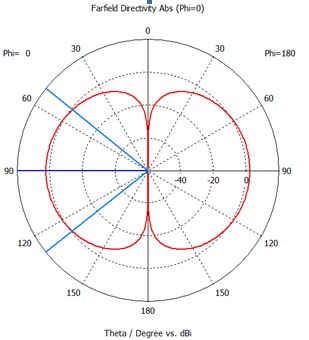

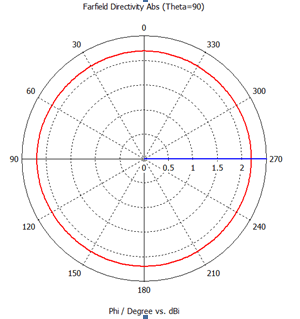

| Диаграмма направленности | Круговая в горизонтальной плоскости | Покрытие поверхности | Естественный цвет нержавеющей стали |
Назначение
Прием и передача электромагнитных волн.
Область применения
Предназначена для стационарного монтажа на различных платформах: крыши зданий, наземные установки, транспортные средства, корабли.
Материалы
Нержавеющая сталь марки 304, алюминиевый сплав, медь, стекловолоконный нейлон.
Технология производства
Производственный процесс включает токарную и фрезерную обработку, сварку, клёпку, гальваническое покрытие, пескоструйную обработку, анодное оксидирование и пассивацию. Характеристики антенн тестируются с использованием векторного анализатора цепей, спектроанализатора, генератора сигналов и другого измерительного оборудования.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж

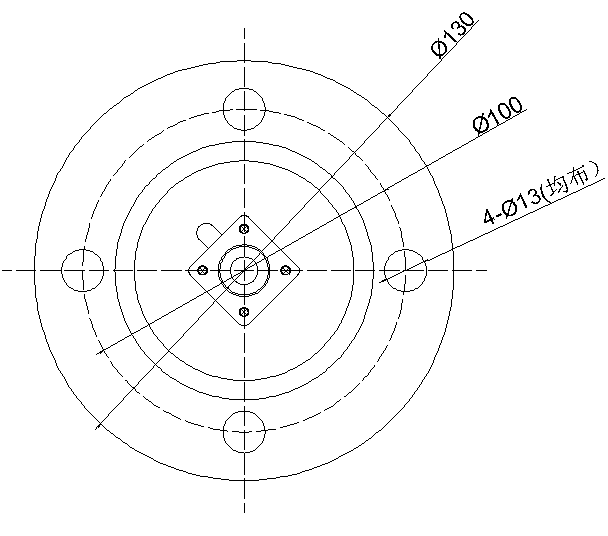

Крепление с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
