Коротковолновая стационарная логопериодическая антенна
Модель: OX-DB0101

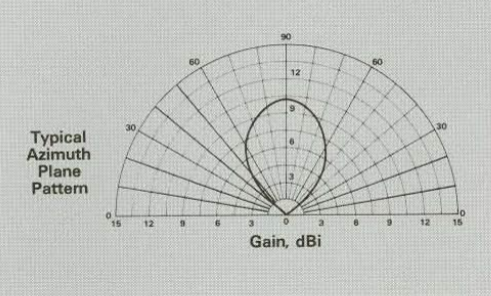

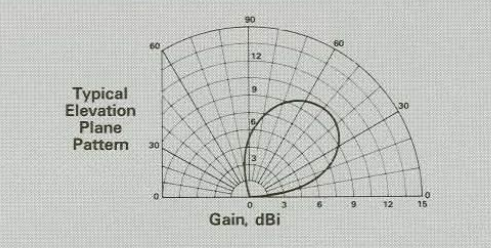

Коротковолновая стационарная логопериодическая антенна предназначена для передачи и приема сигналов в диапазоне частот от 2 до 30 МГц. Антенна обладает широкой полосой пропускания, высокой направленностью, стабильной диаграммой направленности во всем рабочем диапазоне и повышенным коэффициентом усиления.
Описание
маркер
Технические характеристики
| Диапазон частот | 2МГц～30МГц | Поляризация | горизонтальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны | 57м×57м |
| Коэффициент усиления | 6.0～10.0dBi |
Назначение
Подходит для средних и дальних дистанций связи на стационарных коротковолновых станциях.
Область применения
Предназначена для наземной стационарной установки.
Материалы
Медный провод, оцинкованная стальная проволока, нержавеющая сталь марки 304.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж
Крепление на мачте или опорной башне.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
