Коротковолновая антенна типа «разветвлённая клетка»
Модель: OX-DB0403
Данная антенна является модификацией плоской клеточной антенны и по сравнению с обычными клеточными антеннами обладает более широкой рабочей полосой частот. Конструкция антенны состоит из 6 излучателей с параллельной двухпроводной системой питания и характеризуется такими преимуществами, как стабильность параметров, высокая эффективность излучения, повышенная допустимая мощность, устойчивость к ветровым нагрузкам и надежность конструкции.
Описание
маркер
Технические характеристики
| Диапазон частот | несколько вариантов на выбор | Поляризация | горизонтальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны (одно плечо) | определяется рабочей частотой |
| Коэффициент усиления | 5.0dBi | Направленность | слабонаправленная |
| Допустимая мощность | 1000Вт | Вес антенны | ＜10кг |
| Наименование | Диапазон частот | Диапазон антенны | Длина плеча вибратора (l) | Диаметр клетки (D) | Длина ответвления (2lm) | Высота подвеса (h) | Минимальная рабочая высота антенны(d) | Прогиб | Расстояние между опорами (L) |
| Единицы измерения | МГц | М | М | М | М | М | М | М | М |
| Технические параметры
|
6~23 | 13~50 | 8 | 1.0 | 6 | 11.5 | 10.4 | 1.1 | 23 |
| 3.75~15 | 20~80 | 12 | 1.0 | 9.5 | 13.5 | 11.7 | 1.8 | 32 | |
| 3~12 | 25~100 | 20 | 1.5 | 12 | 14.5 | 12.4 | 2.1 | 39 | |
| 2.5~10 | 30~120 | 32 | 2.0 | 14 | 13.5 | 11.0 | 2.5 | 44 |
Назначение
Предназначена для приёма и передачи коротковолновых сигналов.
Область применения
Наземная стационарная установка.
Материалы
Нержавеющая сталь марки 304, медь.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Крепление на мачте.

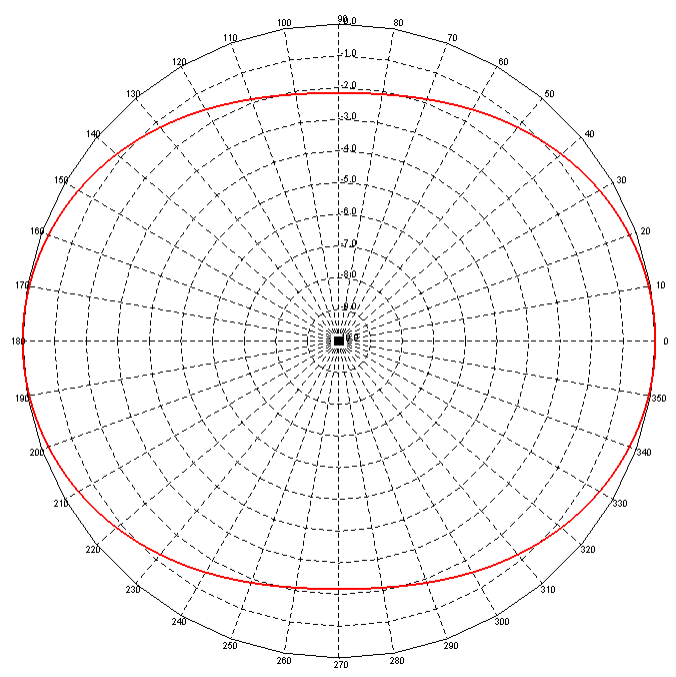

Диаграмма направленности и коэффициент усиления
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
