Коротковолновая всенаправленная антенна УКВ-диапазона
Модель: OX-09C5
Коротковолновая всенаправленная антенна УКВ-диапазона представляет собой вертикально-поляризованную антенну кругового излучения, выполненную по конструкции “рукав с противовесом”. Основное назначение – прием и передача радиосигналов в диапазоне 118-137 МГц. Антенна предназначена для стационарной наружной установки и применяется в системах наземной авиационной связи.
Описание
маркер
Технические характеристики
| Диапазон частот | 118МГц～137МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.0 | Размер антенны | Φ40×780мм |
| Коэффициент усиления | 2.0dBi | Противовес | Φ8×530мм |
| Допустимая мощность | 400Вт | Вес антенны | 2.5кг |

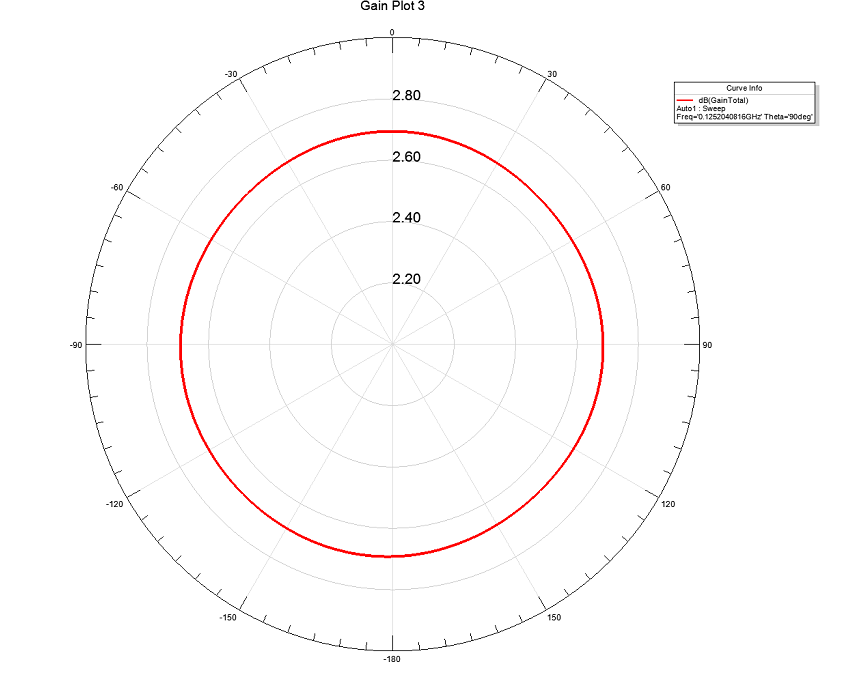

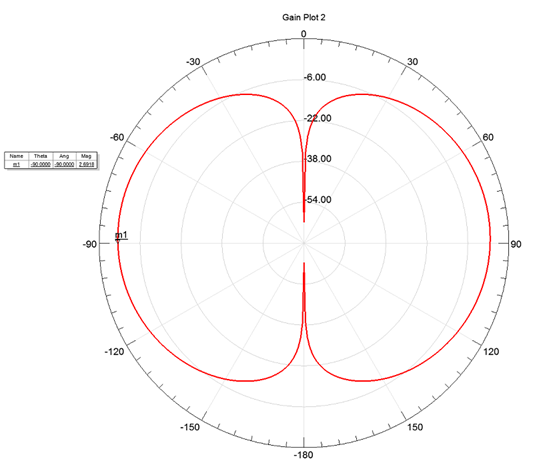

| Диаграмма направленности | Круговая в горизонтальной плоскости | Покрытие поверхности | Белый |
Назначение
Прием и передача электромагнитных волн.
Область применения
Стационарный монтаж на: Крышах зданий, наземных платформах и корабельных установках.
Материалы
Нержавеющая сталь 304, медь и стеклопластик.
Технология производства
Производственный процесс включает токарную и фрезерную обработку, гальваническое покрытие, пескоструйную очистку, анодирование с электропроводящим покрытием и нанесение лакокрасочного покрытия. Тестирование характеристик антенны проводится с использованием векторного анализатора цепей, спектроанализатора и генератора сигналов.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж

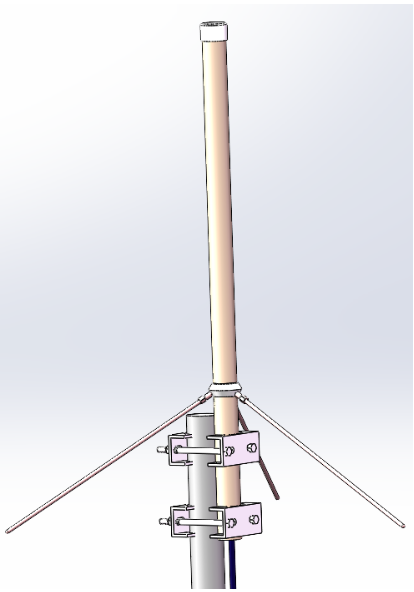

Крепление с помощью хомутов, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
