Коротковолновая вертикальная антенна типа «клетка»
Модель: OX-DB0801
Вертикальная клеточная антенна представляет собой широкополосную всенаправленную антенну с вертикальной поляризацией и низким углом места излучения. Данная антенна характеризуется низким коэффициентом стоячей волны (КСВ), высокой эффективностью излучения и повышенной допустимой мощностью.
Описание
маркер
Технические характеристики
| Диапазон частот | 3МГц～30МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны | φ6.28м×18м |
| Коэффициент усиления | 4～5dBi | Радиус противовеса | 18м |
| Допустимая мощность | 10Вт |
Назначение
Предназначена для всенаправленной связи на средние и дальние расстояния в стационарных мощных радиостанциях.
Область применения
Предназначена для наземной стационарной установки.
Материалы
Нержавеющая сталь марки 304, медь.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Монтаж осуществляется на мачте или опорной башне.

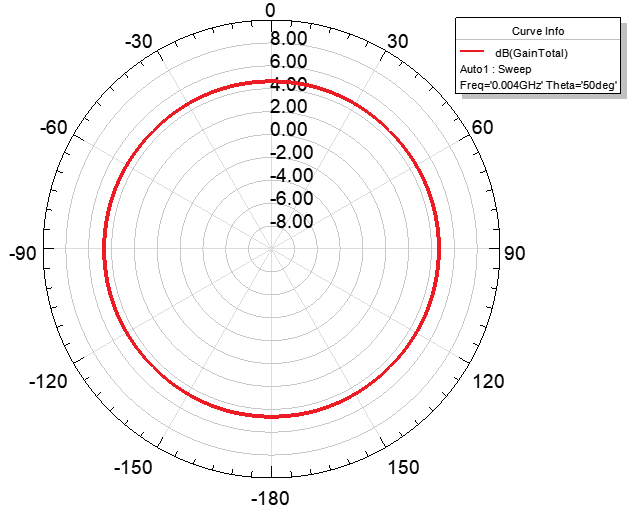

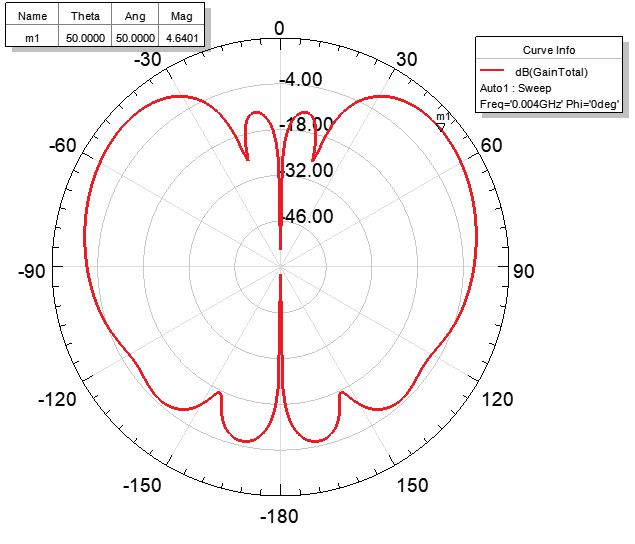

Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
