Коротковолновая антенна с угловой клеточной структурой
Модель: OX-DB0402
Угловая клеточная антенна представляет собой конструкцию, в которой симметричные клеточные вибраторы установлены взаимно перпендикулярно. Данная антенна обладает следующими характеристиками: стабильность параметров, всенаправленность, высокая эффективность излучения, повышенная допустимая мощность, устойчивость к ветровым нагрузкам и механическая прочность.
Описание
маркер
Технические характеристики
| Диапазон частот | несколько вариантов на выбор | Поляризация | горизонтальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны (одно плечо) | определяется рабочей частотой |

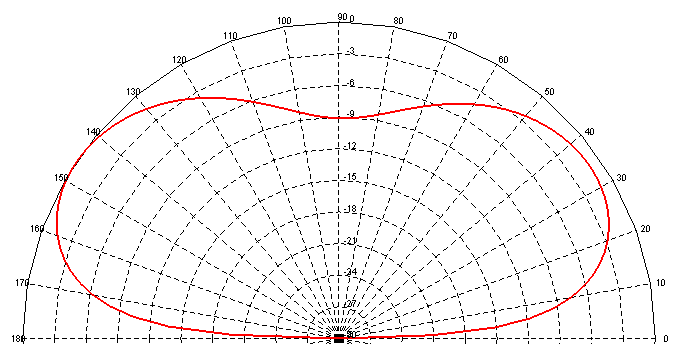

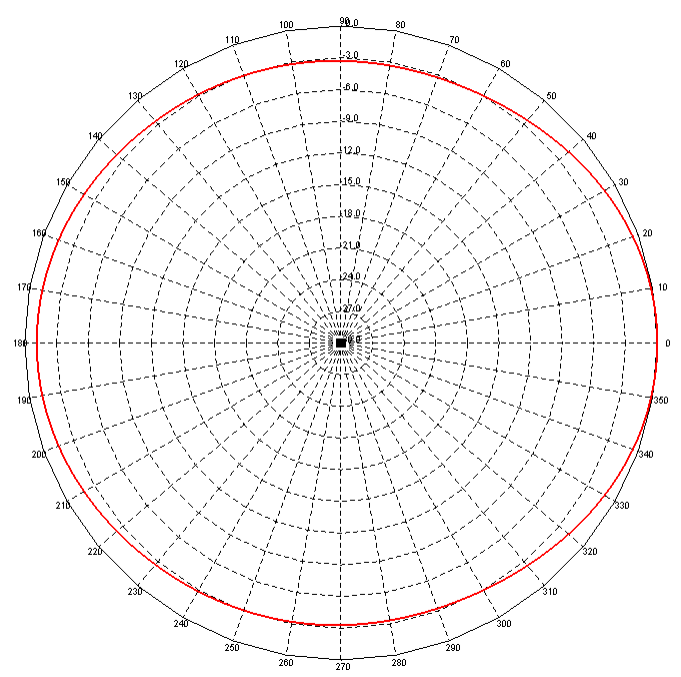

| Коэффициент усиления | 5.0dBi | Направленность | всенаправленная в горизонтальной плоскости |
| Допустимая мощность | 1000Вт | Вес антенны | ＜10кг |
| Наименование | Диапазон частот | Основной диапазон частот | Допустимый рабочий диапазон | Длина плеча вибратора (l) | Диаметр клетки (D) | Высота подвеса (h) | Минимальная высота нижней точки | Величина провеса | Пролёт (L) | Расстояние от анкерного крепления оттяжки до мачты (u) |
| Единицы измерения | МГц | М | М | М | М | М | М | М | М | М |
| Технические параметры
|
14~23.8 | 12.6~21.4 | 11.2~28 | 8 | 1.0 | 12.2 | 11.4 | 0.8 | 12.2 | 12 |
| 9.4~16 | 18.8~32 | 16.8~42 | 12 | 1.0 | 12.6 | 11.6 | 1.0 | 16.2 | 12 | |
| 5.6~9.55 | 31.3~53.6 | 28~70 | 20 | 1.5 | 21.7 | 20.5 | 1.5 | 24.2 | 18 | |
| 3.53~6.0 | 50~80 | 44.6~112 | 32 | 2.0 | 24.8 | 22.7 | 2.1 | 36.2 | 20 |
Назначение
Предназначена для коротковолновой связи на стационарных радиостанциях.
Область применения
Обеспечивает стационарный монтаж на наземных платформах, крышах зданий и других ровных поверхностях.
Материалы
Нержавеющая сталь марки 304, медь.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Монтаж осуществляется на мачте или опорной башне.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
