Всенаправленная антенна с высоким коэффициентом усиления 2000МГц～2100МГц
Модель: OX-07C1

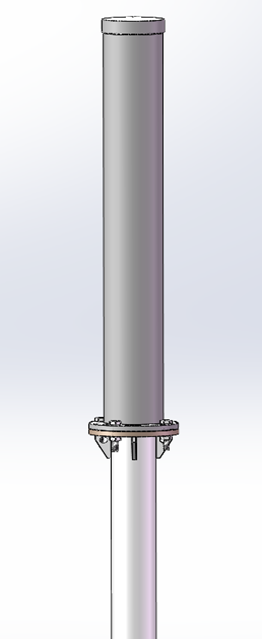

Всенаправленная антенна с высоким коэффициентом усиления использует четырехэлементную решетку с параллельным питанием, объединенную через делитель мощности. Антенна заключена в цилиндрический герметичный кожух из стеклопластика и обладает такими характеристиками, как низкий коэффициент стоячей волны, всенаправленное излучение, высокий коэффициент усиления при малых углах места, стабильная работа, надежная конструкция и удобство монтажа.
Описание
маркер
Технические характеристики
| Диапазон частот | 2000 МГц～2100 МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.0 | Размер антенны | Φ80мм×700мм |
| Коэффициент усиления | >6dBi | Овальность | <1дБ |
| Допустимая мощность | 30Вт | Вес антенны | 3кг |

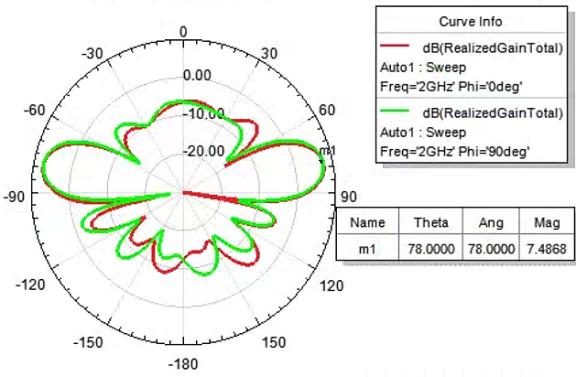

| Диаграмма направленности | Круговая в горизонтальной плоскости | Покрытие поверхности | Белый |
Назначение
Прием и передача электромагнитных волн.
Область применения
Предназначена для стационарного монтажа на различных платформах: крыши зданий, наземные установки, транспортные средства, корабли.
Материалы
Алюминиевый сплав, медь и стеклопластик.
Технология производства
При производстве применяются такие технологические процессы, как токарная и фрезерная обработка, клёпка, гальваническое покрытие, пескоструйная обработка, анодное оксидирование и окраска. Для испытания характеристик антенн используется векторный анализатор цепей, спектроанализатор и генератор сигналов.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж
Крепление с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
