Переносная КВ антенна «трехэлементный перевернутый V-диполь»
Модель: OX-DB0503
Переносная КВ антенна «трехэлементный перевернутый V-диполь» выполнена по симметричной трехпроводной дипольной схеме с широкополосной согласующей сетью и технологией нагружения. Антенна обладает следующими техническими характеристиками: широкая рабочая полоса частот, низкий коэффициент стоячей волны (КСВ), высокая эффективность излучения, отсутствие необходимости настройки, малый вес и простота монтажа.
Описание
маркер
Технические характеристики
| Диапазон частот | 3МГц～30МГц | Поляризация | линейная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5 | Размер антенны (одно плечо) | 1.2м×12.5м |

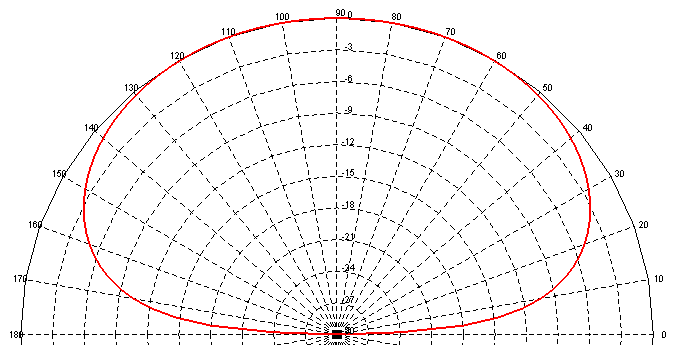

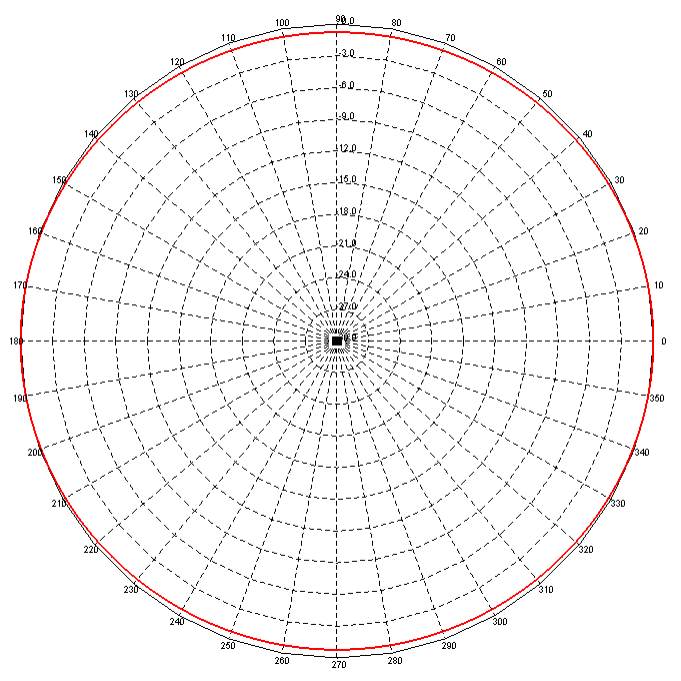

| Коэффициент усиления | 5.0dBi | Направленность | всенаправленная в горизонтальной плоскости |
| Допустимая мощность | 200Вт | Вес антенны | ＜10кг |
Назначение
Прием и передача электромагнитных волн.
Область применения
Предназначена для быстрого монтажа и установки.
Материалы
Нержавеющая сталь марки 304, алюминиевый сплав.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Крепление на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
