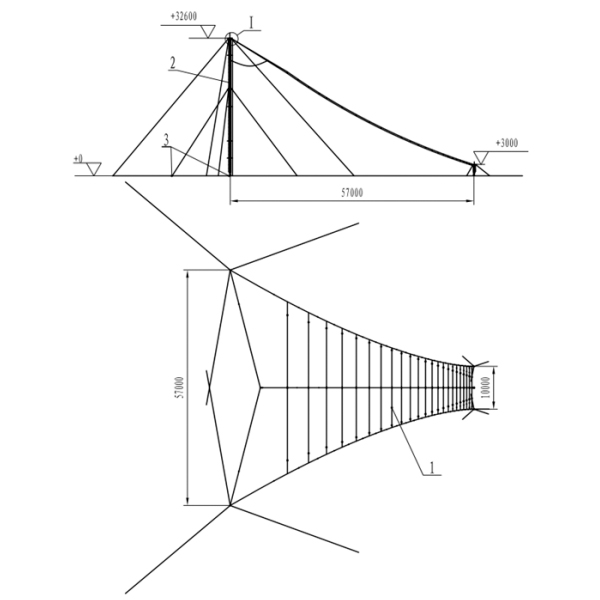

Коротковолновая антенна типа «средняя рыбья кость»
Модель: OX-DB0202
Антенна типа «рыбья кость» представляет собой широкополосную приемную антенну бегущей волны. Данная антенна характеризуется стабильными параметрами, высокой ветроустойчивостью и повышенной механической прочностью.
Описание
маркер

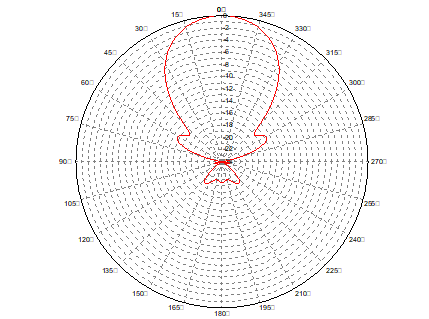

Технические характеристики
| Диапазон частот | 2МГц～22МГц | Поляризация | горизонтальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.5（Типичное） | Размер антенны | 36м×144м |
| Коэффициент усиления | 6.0～15.0dBi |
Назначение
Прием коротковолновых сигналов.
Область применения
Наземная стационарная установка.
Материалы
Медь, оцинкованная стальная проволока, нержавеющая сталь марки 304.
Контроль качества
Производство строго соответствует требованиям системы менеджмента качества.
Монтаж
Крепление на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
