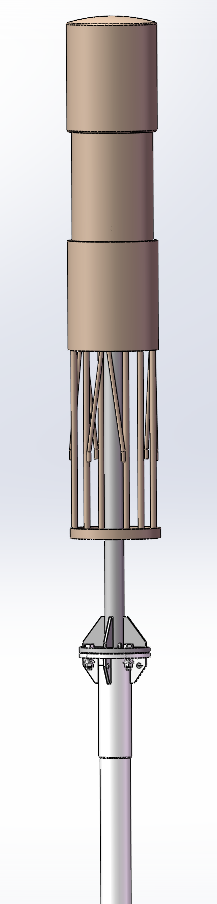

Двухконусная антенна 108МГц～400МГц
Модель: OX-09C1
Двухконусная антенна представляет собой всенаправленную широкополосную антенну вертикальной поляризации, состоящую из двух соосно расположенных конусов с вершинами, обращенными друг к другу. Данная конструкция обеспечивает широкий рабочий частотный диапазон, низкий коэффициент стоячей волны, высокую допустимую мощность передачи, отличную эффективность излучения, стабильные технические характеристики и надежную механическую конструкцию.
Описание
маркер
Технические характеристики
| Диапазон частот | 108 МГц～400 МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50Ω | Радиочастотный разъем | N-50KF |
| КСВ | ＜2.0 | Размер антенны | Φ178мм×1021мм |
| Коэффициент усиления | 2.0dBi（типовое） | Размер опорной трубы | Φ38×1023мм |
| Допустимая мощность | 1000Вт | Вес антенны | 6.5кг |

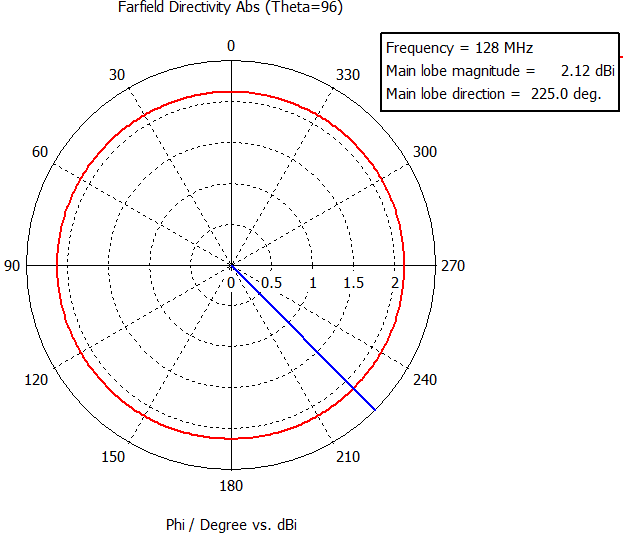

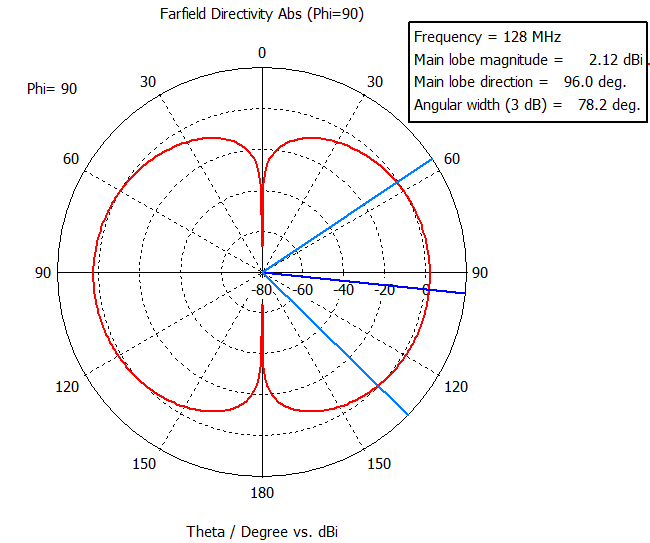

| Диаграмма направленности | Круговая в горизонтальной плоскости | Вес опорной трубы | 4.7кг |
Назначение
Прием и передача электромагнитных волн.
Область применения
Предназначена для стационарного монтажа на различных платформах: крыши зданий, наземные установки, транспортные средства, корабли.
Материалы
Алюминиевый сплав, нержавеющая сталь, стеклопластик.
Технология производства
Используются токарная и фрезерная обработка, сварка, клепка, гальванизация, пескоструйная обработка, анодирование, покраска. Для тестирования характеристик антенн применяются векторные анализаторы цепей, спектроанализаторы, генераторы сигналов и другое оборудование.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж

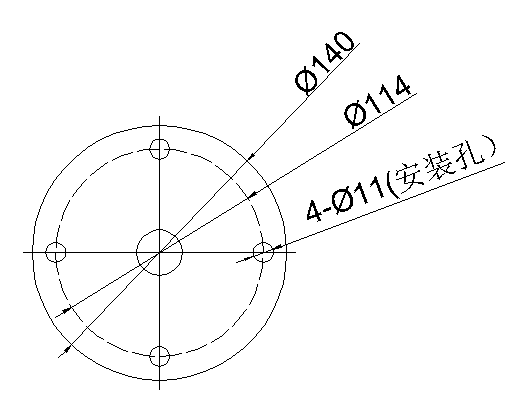

Крепление с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
связаться с нами
Сопутствующие популярные продукты
Всенаправленная передающая антенна диапазонов VHF/UHF
Модель: OX-09C12-1 Всенаправленная передающая антенна диапазонов VHF/UHF представляет собой вертикально поляризованную широкополосную антенну с комбинированной биконической конструкцией. Верхний и нижний конусы излучателя антенны выполнены из разборных конических стержней. Нижний конус представляет собой составную конструкцию из конических стержней и кольцевых вибраторов, образующих замкнутую систему, тогда как верхний конус состоит из L-образных вибраторов и конических стержней, формирующих составную коническую структуру. В антенне применена технология чисто импедансного согласования, что обеспечивает широкую рабочую полосу частот, низкий коэффициент стоячей волны, высокую допустимую мощность и эффективное излучение. Конструкция антенны отличается стабильностью характеристик, надежностью и удобством монтажа.

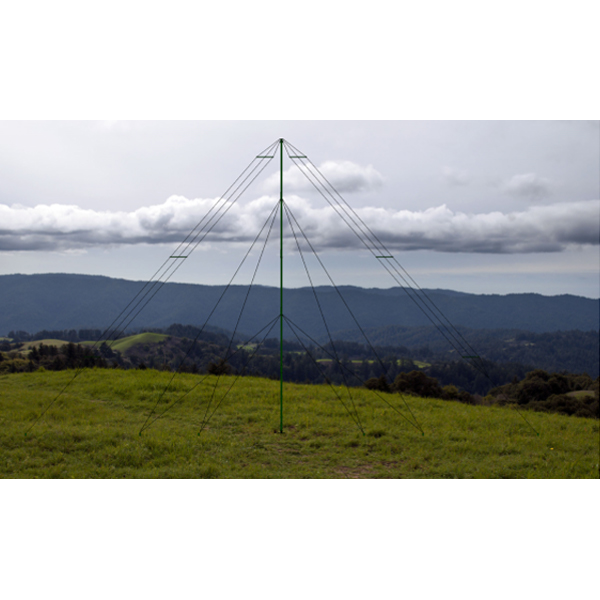

Переносная КВ антенна «трехэлементный перевернутый V-диполь»
Модель: OX-DB0503 Переносная КВ антенна «трехэлементный перевернутый V-диполь» выполнена по симметричной трехпроводной дипольной схеме с широкополосной согласующей сетью и технологией нагружения. Антенна обладает следующими техническими характеристиками: широкая рабочая полоса частот, низкий коэффициент стоячей волны (КСВ), высокая эффективность излучения, отсутствие необходимости настройки, малый вес и простота монтажа.
Авиационная антенна типа «нож»
Модель: OX-JZ100QX Авиационная антенна типа «нож» представляет собой вертикально поляризованную всенаправленную широкополосную антенну монопольного типа, обладающую такими техническими характеристиками, как широкая рабочая полоса частот, низкий коэффициент стоячей волны (КСВ) и высокая эффективность излучения.
Оптимизированный токоограничивающий молниеотвод
Модель：OX-09C4-2M Молниеотвод OX-09C4-2M представляет собой новый тип внешней системы защиты от прямых ударов молнии. Устройство состоит из четырёх основных частей: молниеприёмника, оптимизирующего модуля, опорного стержня и монтажного основания. Принцип работы основан на том, что после удара молнии устройство, благодаря встроенному импедансному преобразователю, эффективно снижает мощность молнии, преобразуя сильный разряд в ток меньшей силы, который безопасно уходит в землю. В отличие от традиционных молниеотводов, где после удара формируется сильный ток стекания, вызывающий вторичные эффекты (например, обратный разряд и сильные электромагнитные помехи), этот молниеотвод минимизирует индуцированные перенапряжения и электромагнитные помехи. Благодаря снижению силы тока при разряде в землю, молниеотвод с токовым ограничением эффективно подавляет и ослабляет разрушительное воздействие молнии, что делает его идеальным устройством для защиты от прямых ударов молнии.

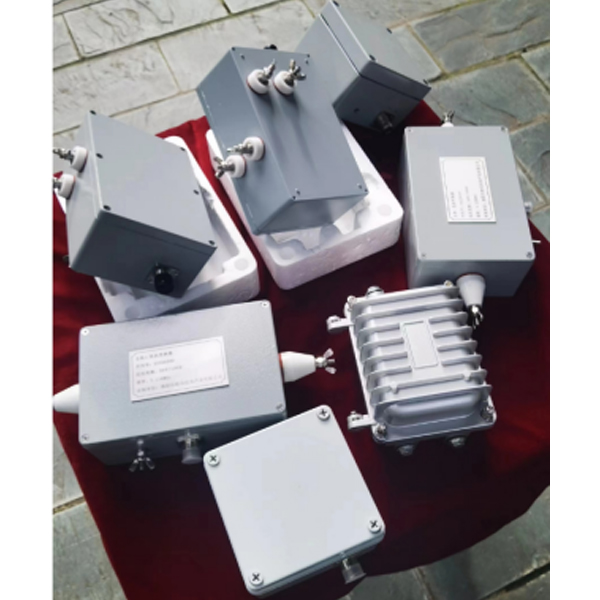

Объемный делитель мощности
Модель :OX-QTGF1-4 Делитель мощности，это устройство, которое разделяет энергию входного сигнала на два или несколько выходных путей с равным или неравным распределением энергии. Оно также может объединять несколько входных сигналов в один выходной, в этом случае его называют комбинирующим устройством ,При проектировании делителя мощности между его выходными портами должно обеспечиваться определённое значение изоляции. Основные технические параметры делителя мощности включают потери мощности (включая вставочные потери, потери на деление и потери на отражение), коэффициент стоячей волны по напряжению на каждом порту, изоляцию между портами распределения мощности, мощность и частотный диапазон.

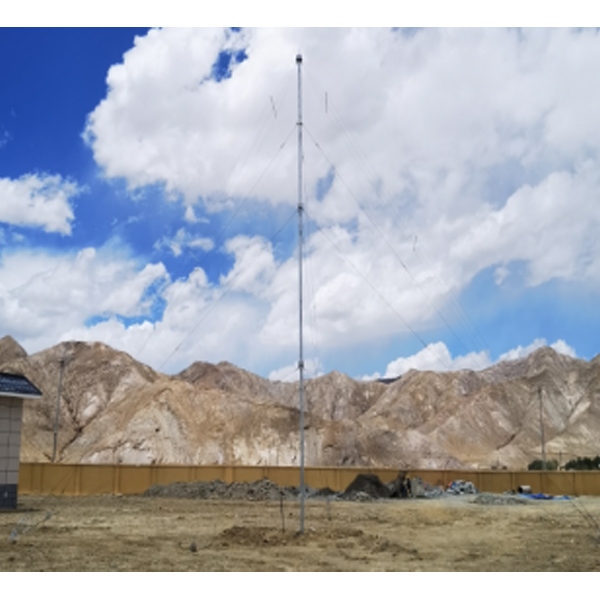

Двухполюсная антенна
Модель: OX-DB0503 Двухполюсная (дипольная) антенна, обычно называемая «горизонтальным симметричным вибратором» или «π-образной антенной», питается через параллельную двухпроводную линию и трансформатор сопротивления. Данная антенна отличается простотой конструкции и удобством монтажа.

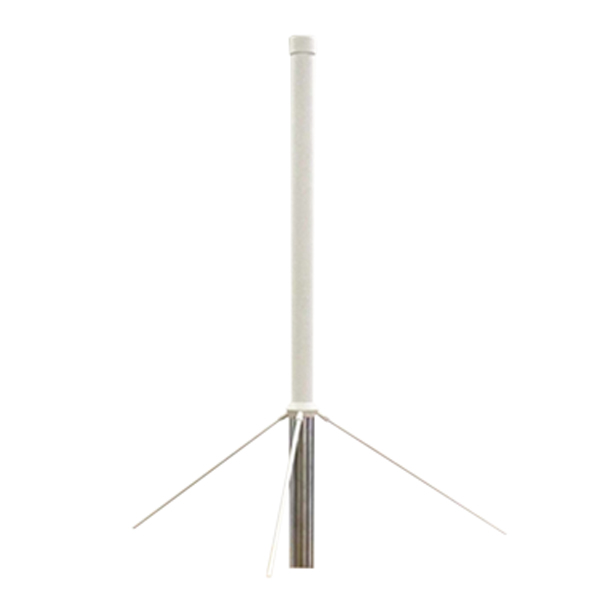

Всенаправленная антенна УКВ-диапазона 108МГц～156МГц
Модель: OX-09C6 Антенна УКВ-диапазона модели OX-09C6 представляет собой широкополосную всенаправленную антенну с вертикальной поляризацией. Конструкция антенны предусматривает центральное питание, корпус выполнен в виде герметичного цилиндрического обтекателя из стеклопластика. Антенна обладает следующими техническими характеристиками: низкий КСВ (коэффициент стоячей волны), высокая эффективность излучения, стабильные параметры и надежная конструкция.

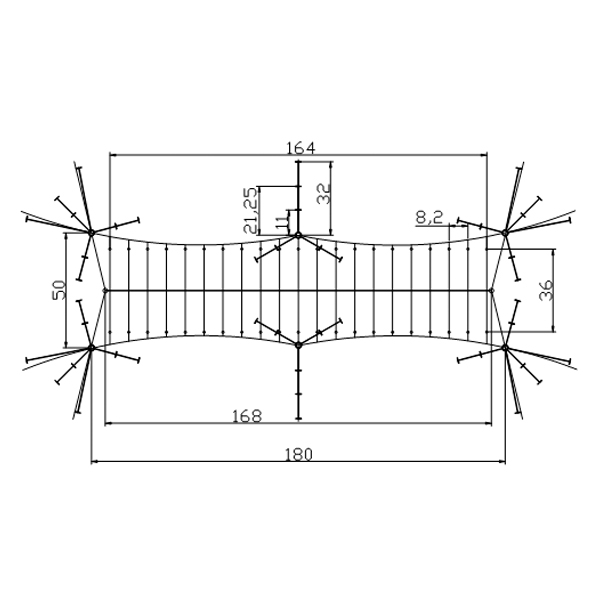

Коротковолновая антенна типа «разветвлённая клетка»
Модель: OX-DB0403 Данная антенна является модификацией плоской клеточной антенны и по сравнению с обычными клеточными антеннами обладает более широкой рабочей полосой частот. Конструкция антенны состоит из 6 излучателей с параллельной двухпроводной системой питания и характеризуется такими преимуществами, как стабильность параметров, высокая эффективность излучения, повышенная допустимая мощность, устойчивость к ветровым нагрузкам и надежность конструкции.

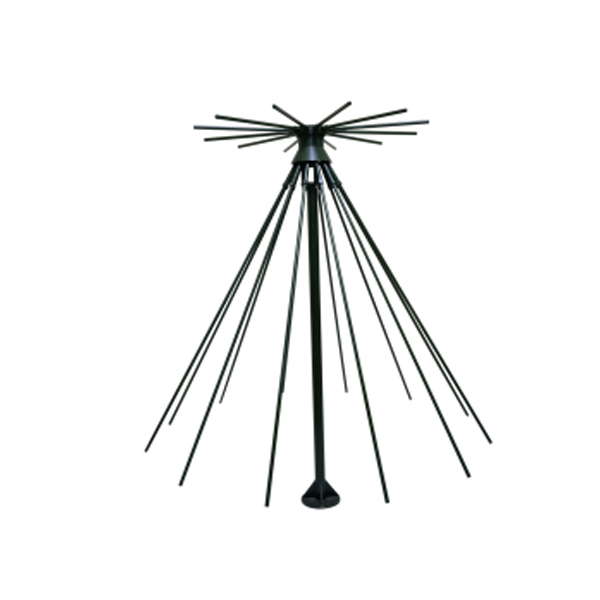

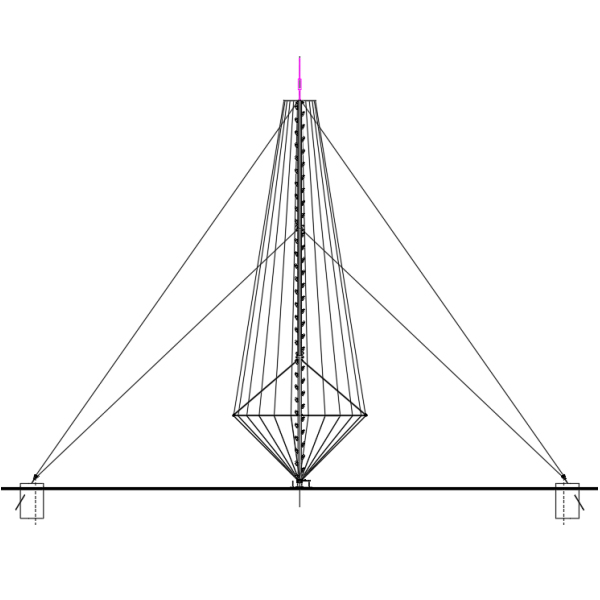

Конусно-дисковая антенна
