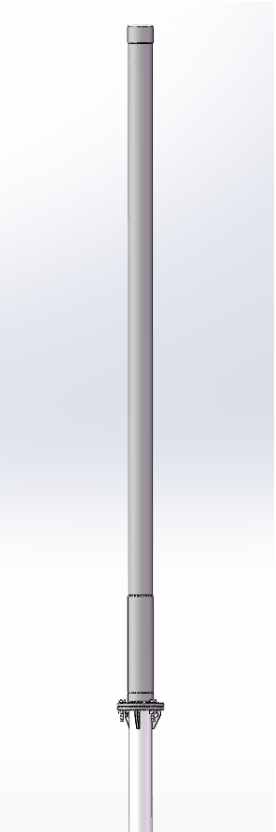

Всенаправленная антенна УКВ-диапазона 108МГц～156МГц
Модель: OX-09C6
Антенна УКВ-диапазона модели OX-09C6 представляет собой широкополосную всенаправленную антенну с вертикальной поляризацией. Конструкция антенны предусматривает центральное питание, корпус выполнен в виде герметичного цилиндрического обтекателя из стеклопластика. Антенна обладает следующими техническими характеристиками: низкий КСВ (коэффициент стоячей волны), высокая эффективность излучения, стабильные параметры и надежная конструкция.
Описание
маркер
Технические характеристики
| Диапазон частот | 108МГц～156МГц | Поляризация | Вертикальная |
| Входное сопротивление | 50 Ом | RF-разъем | N-50KF |
| КСВ | ＜2.0 | Габариты антенны | Φ53×1500 мм |
| Коэффициент усиления | >0dBi | Неравномерность | < 0.5 дБ |
| Допустимая мощность | ≥ 100 Вт | Вес антенны | 4.2 кг |

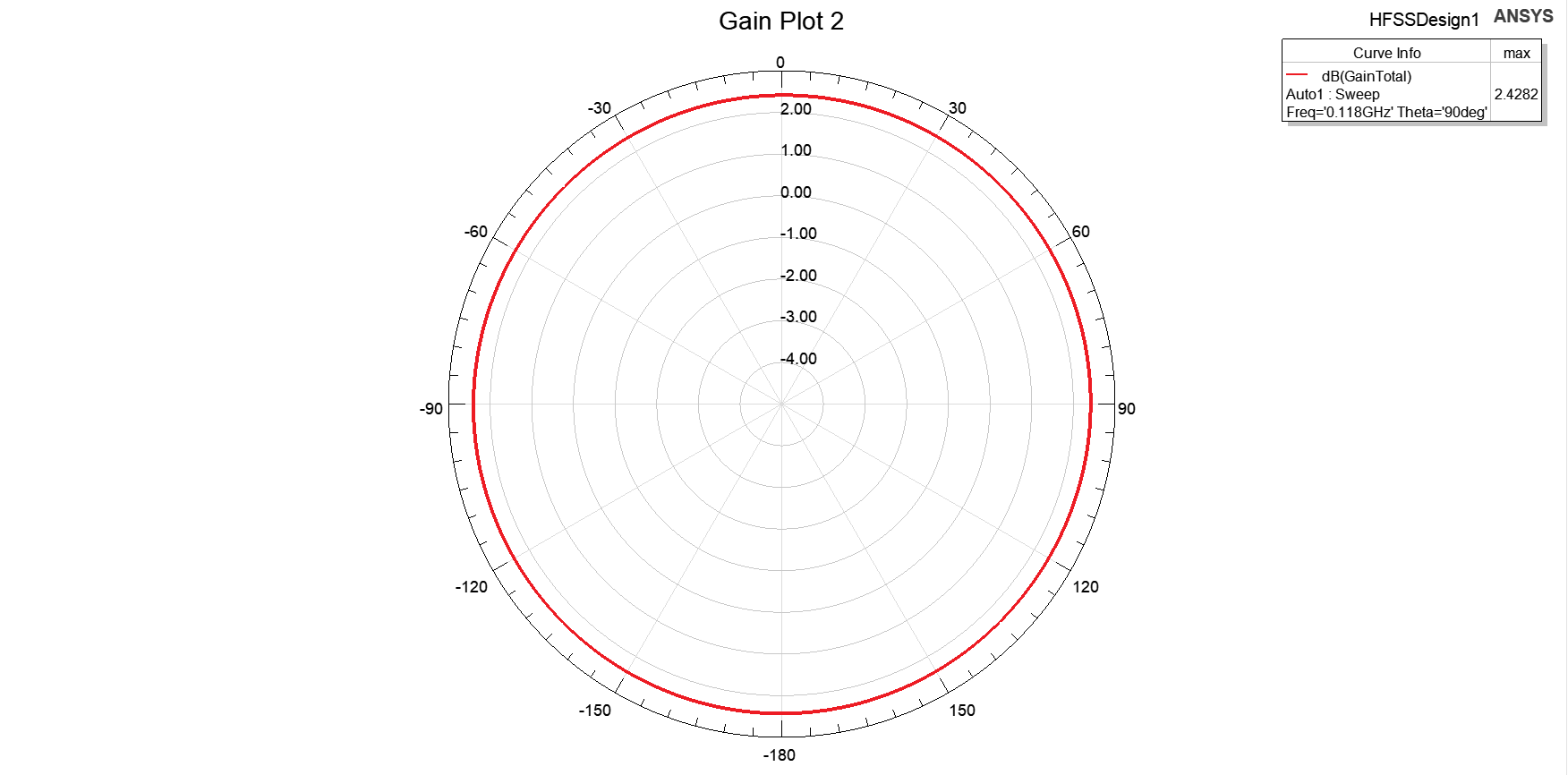

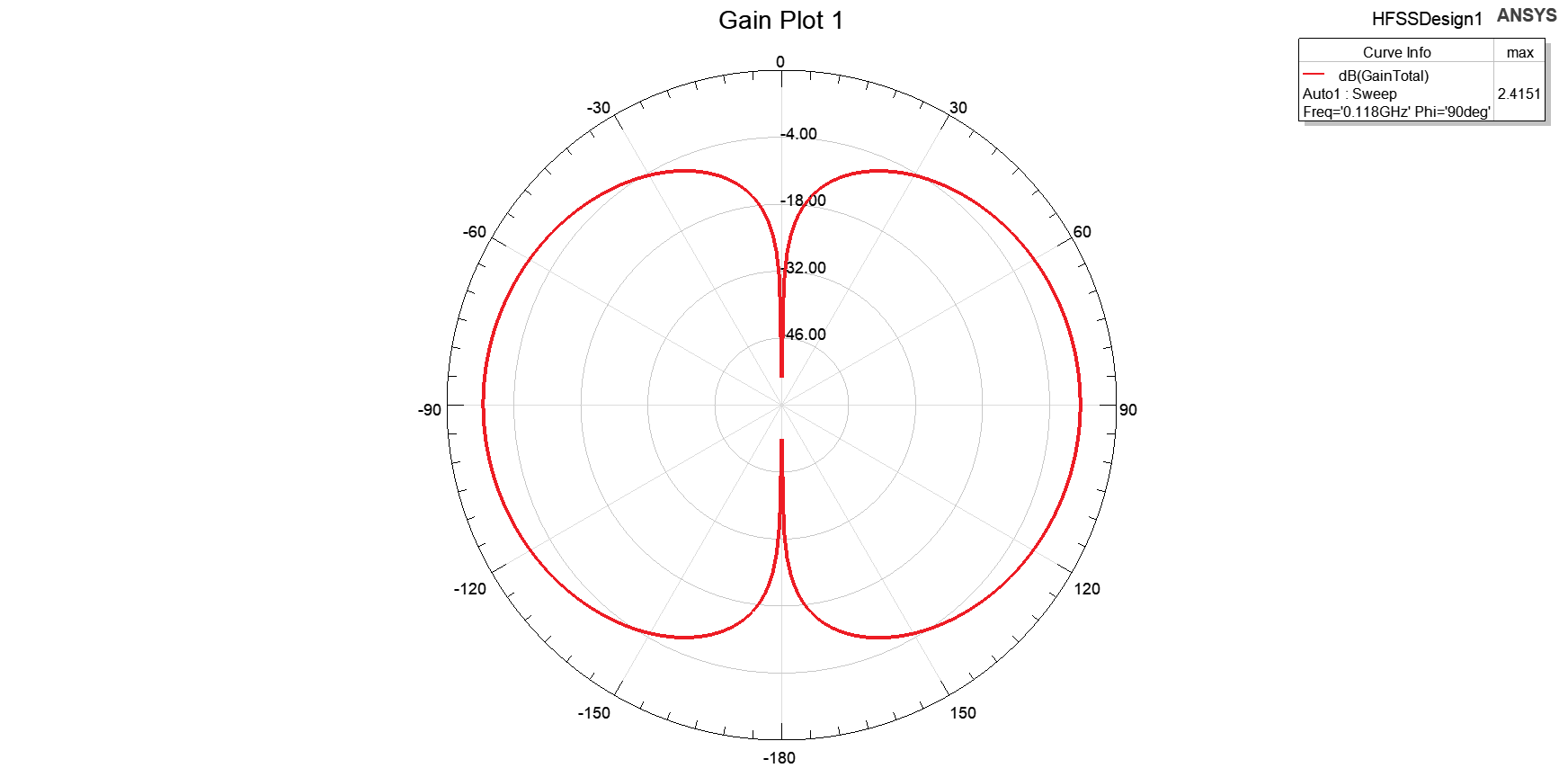

| Диаграмма направленности | Круговая в горизонтальной плоскости | Покрытие | Белое |
Назначение
Предназначена для приёма и передачи электромагнитных волн.
Сфера применения
Рекомендуется для стационарной установки на крышах зданий или наземных площадках.
Материалы
Алюминиевый сплав, медь, нержавеющая сталь, стеклопластик.
Технология производства
Применяются следующие производственные процессы: токарная и фрезерная обработка, сварка, клёпка, гальваническое покрытие, пескоструйная обработка, анодное оксидирование, покраска. Для тестирования характеристик антенны используются векторный анализатор цепей, спектральный анализатор, генератор сигналов и другое измерительное оборудование.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж и установка
Монтаж с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
1.Упаковка и транспортировка
Упаковка - деревянный ящик. Наземные перевозки.
2.Отгрузка и образцы
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
3.Послепродажное обслуживание и расчеты
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
4.Сертификация продукции
