Аварийная антенна 121.5МГц
Модель: OX-09C1
Аварийная антенна представляет собой вертикально поляризованную всенаправленную антенну с дипольной конструкцией, герметично закрытую цилиндрическим кожухом из стеклопластика. Данная антенна обладает такими характеристиками, как низкий коэффициент стоячей волны, высокая допустимая мощность, эффективное излучение, надежная конструкция и стабильные рабочие параметры.
Описание
маркер
Технические характеристики

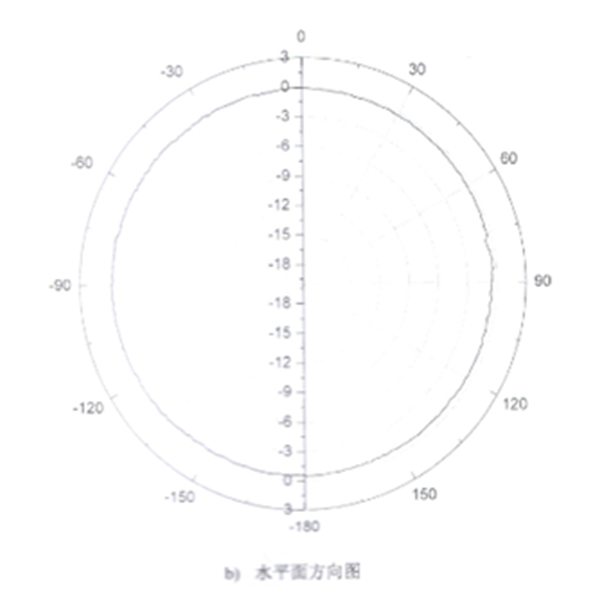

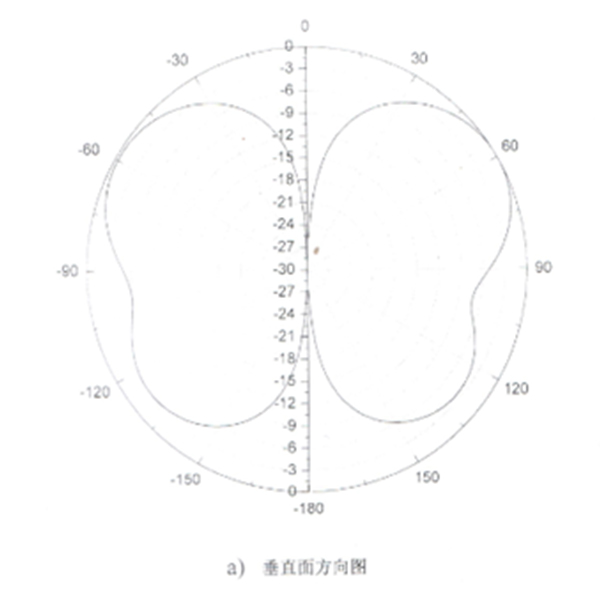

| Диапазон частот | 121.5МГц/243МГц | Диаграмма направленности | Круговая в горизонтальной плоскости |
| Входное сопротивление | 50Ω | Поляризация | Вертикальная |
| КСВ | ＜2.0 | Радиочастотный разъем | N-50KF |

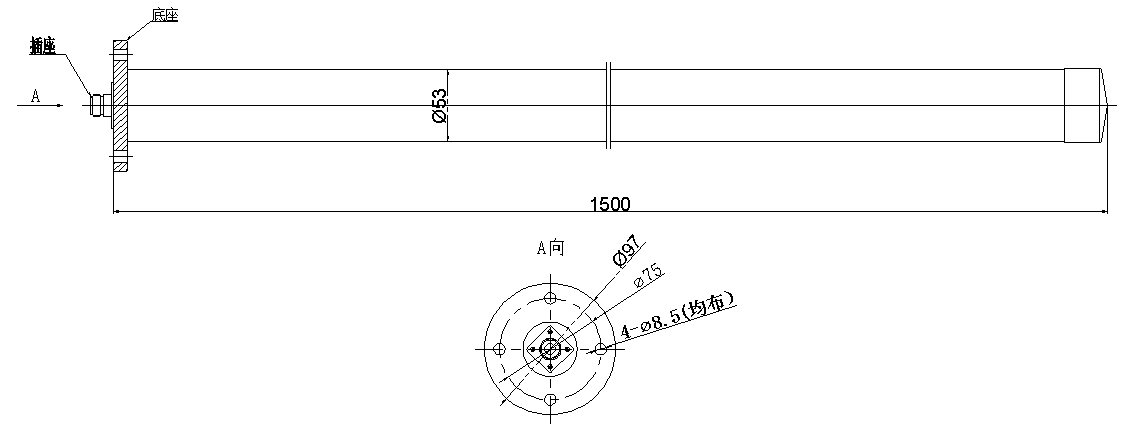

| Коэффициент усиления | 2.0dBi（типовое） | Размер антенны | Φ53мм×1500мм |
| Допустимая мощность | 100W | Вес антенны | 2кг |
Назначение
Прием и передача электромагнитных волн.
Область применения
Предназначена для стационарного монтажа на различных платформах: крыши зданий, наземные установки, транспортные средства, корабли.
Материалы
Алюминиевый сплав, медь, нержавеющая сталь и стеклопластик.
Технология производства
При производстве применяются такие технологические процессы, как токарная и фрезерная обработка, клёпка, гальваническое покрытие, пескоструйная обработка, анодное оксидирование и окраска. Для испытания характеристик антенн используется векторный анализатор цепей, спектроанализатор и генератор сигналов.
Контроль качества
Строгое соблюдение требований системы менеджмента качества.
Монтаж
Крепление с помощью фланца, вертикальная установка на мачте.
Испытания изделий
Общая информация
Упаковка и транспортировка:
Упаковка - деревянный ящик. Наземные перевозки.
Отгрузка и образцы:
Отгрузка в течение 30 дней после подтверждения обеими сторонами договора.
Послепродажное обслуживание и расчеты:
Гарантийный срок - 3 года. Послегарантийное обслуживание в течение всего срока эксплуатации. Расчеты в китайских юанях (CNY).
Сертификация продукции:
